Y5-47型鍋爐離心風機，是為適應燃用各種煤質并配有消煙除塵裝置的（1t/h~20t/h）工業鍋爐而聯合設計的最高全壓效率達90.5%的鍋爐引風機，凡進氣條件相當，性能又相適應者均可先用，但最高溫度不得超過250℃。

當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵呂阻力不一，所配引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的徑濟性，除配20噸/小時，鍋爐的引風機因功率較大而采用D式傳坳外，其余均采用三角膠帶（C式）傳坳，這樣不僅能以同一個機號不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的系列機號，而且也便于使用單位根據實際情況，自行交換主軸轉速來獲得所需的較理想的風量和風壓。

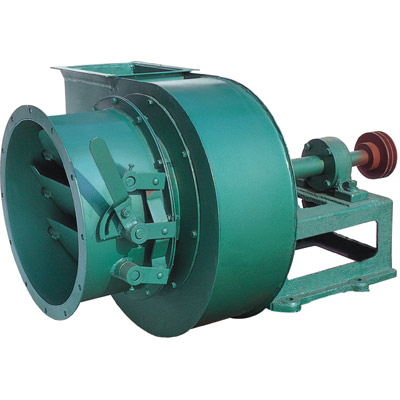

Y5-47鍋爐引風機結構和特性：

風機主要由葉輪、機殼、進風口、傳動部、調節門等部發組成：

機殼：用鋼板焊接成蝸殼整體，N08以上“左”、“右”旋轉通用。

葉輪：由12片材料為16Mn的后傾平板葉片，焊接于弧錐形前盤與平板形后盤中間，徑靜、動平衡校正和超速動轉試驗，因此運轉平穩可靠，有較高的強度和耐磨性，使用壽命較長。

進風口：斂散式進風口制晟整體結構，用螺栓固定于機殼入風口一側。

傳動組：傳動主軸以優質鋼制成，采用滾動軸承。N04~6由整體和分體兩種軸承箱供用戶選用定貸時須注明，整體結構用30#機油潤滑，分體傳動用二硫化鉬潤滑脂潤滑，N08以上有油位標志及溫度計，有水冷裝置，須加輸水管，耗水量0.5~1m³/h，N06以下用風扇自冷，傳動與機殼之間用兩個半圓風扇葉自冷，N08~12。4用兩只并列軸承座。

調節門：用以調節風量，軸向裝于進風口前，轉動靈活，調節范圍，由全開到全閉，N08以上采用花瓣式，N06以下采用蝶閥式，為使調節門正常工作，須保持良好的潤滑狀態，采用澎漲潤滑脂。

Y5-47鍋爐引風機性能參數表

機號         轉速r/min       全壓(Pa)  流量(m3/h)      功率(KW)          電機型號

4C    2900         990-1451 2750-5060        3       Y100L-2

4C    3300         1285-1873        3130-5750        4       Y112M-2

5C    2900         1549-2265        5360-9870        7.5   Y132S2-2

5C    2920         1265-1844        4840-8900        5.5   Y132S1-2

6C    2850         3148         9110-10200      15     Y160M2-2

6C    2850         2148-3148        11300-16760   18.5 Y160L-2

6C    2620         1824-2658        8370-15410      15     Y160M2-2

8C    1820         2530         13780-15430   18.5 Y180M-4

8C    1820         1726-2501        17080-25360   22     Y180L-4

8C    1980         2050-2991        15000-27600   30     Y200L-4

9C    1740         2001-2922        18780-34550   37     Y225S-4

9C    1820         2903-3197        19640-29070   37     Y225S-4

9C    1820         2187-2736        31420-36140   45     Y225M-4

12D  1450         2471-3609        37100-68250   75     Y280S-4

12.4D       1450         2638-3854        40940-75330   90     Y280M-4
